EFBE Spritzautomat 1/2L

Der EFBE Spritzautomat 1/2L ist ein neuartiges Zerstäubungsgerät, mit dem sich
extrem feine Vernebelungen und mikrodünne Schichten erzielen lassen.
Er ist äußerst flexibel durch:

1. Verstellmöglichkeit des Winkels der Steuerluftleitung
2. Individuelle Einstellmöglichkeit des Nadelhubes und damit des Flüssigkeitsdurchsatzes
3. Eingebauter und variabler Düsenschoner
4. Düsengröße: 0,20 mm
5. Erhältlich in zwei Ausführungen: eloxiertes Aluminium und vernickeltes Messing

Diese Eigenschaften geben dem Anwender eine große Anzahl von Einsatzmöglichkeiten
z.B. automatisiertes Versprühen von Flüssigkeiten aller Art in der medizinischen und
biotechnologischen Industrie ( Beschichten von Stents, Versprühen von Nährlösungen,
Vernebeln von Desinfektionslösungen u.v.m. ) Andere Einsatzgebiete liegen in der Ober-
Flächentechnik, im Bereich von Signieranlagen u.v.m.

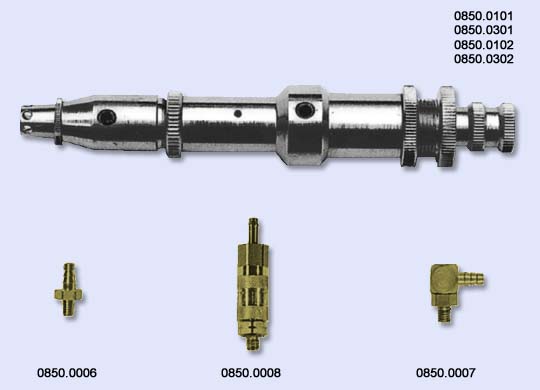

EFBE Spritzautomat 1/2 L

Automatenkörper: eloxiertes Aluminium / vernickeltes Messing
Düse: nichtrostendes Neusilber
Nadel: nichtrostender Stahl
Düsengröße: 0,20 mm
Spritzdruck: nach Bedarf, max. 6 bar
Steuerdruck: ca. 4 bar
Anschlüsse: für PE/PA/PU-Schlauch 2 x 3 mm
Länge: ca. 93 mm
Gewicht: Messing ca. 70 g, Aluminium ca. 35
mittlere Durchflußmenge bei 3 bar Fließdruck, ganze Düsenöffnung:
ca. 1 ml / 90 sec / Düse 0,20 mm
Strahlbreite bei 20 mm Abstand von Saugkappe: ca. 10 mm

EFBE Spritzautomat 1 / 2 L, eloxiertes Aluminium, Düse 0,20 mm 0850.0101
EFBE Spritzautomat 1 / 2 L, vernickeltes Messing, Düse 0,20 mm 0850.0102
Saugkappe 0,20 mm 0850.1015
Düse 0,20 mm 0850.2015
Nadel 0,20 mm mit O-Ring 0850.4015
Düsensatz 0,20 mm (Saugkappe, Düse, Nadel) 0850.1124
Vorderteil, Aluminium oder Messing 0850.0024
Kolbengehäuse, Aluminium oder Messing 0850.0012
Justierring, Aluminium oder Messing 0850.0025
Konterring, Aluminium oder Messing 0850.0022
Hubbegrenzung, Aluminium oder Messing 0850.0023
Nadelschraube, Aluminium oder Messing 0850.0011
Nadeldichtungsset (O-Ring, Teflondichtung) 0850.0005
Packungsschraube 0850.0013
Nadelfeder 0850.0010
gerade Schlauchtülle 2 mm 0850.0006
gerader Stecknippel mit Schnellkupplung 0850.0008
drehbare Winkelverschraubung 0850.0007

EFBE Spritzautomat 2/2 L

Der EFBE Spritzautomat 2/2L eignet sich zum Einbau in automatische Spritzanlagen und weist
eine außerordentlich stabile Konstruktion auf. Die Betätigung der Nadel geschieht durch eine
Preßluftsteuerung, die durch ein Hand-, Fuß- oder mechanisches Ventil erfolgt. Die eingebaute
Düse erzeugt einen scharf begrenzten, runden Punkt bzw. Linie. Die Flüssigkeitsmenge ist mittels
einer Stellschraube fest einstellbar.

Die Montage erfolgt durch Befestigungsschellen. Die Geräte werden am günstigsten über Leitungen
aus einem Farbdruckgefäß versorgt. Der EFBE Spritzautomat 2/2 L ist mit einem Anschluß für die
Steuerluft und einem Anschluß für die Spritzluft ausgerüstet. Dadurch ergibt sich die Möglichkeit,
die Spritzluft der Viskosität anzupassen und die Steuerluft bei ca. 4-6 bar zu belassen.

Die Einsatzgebiete liegen in der Oberflächentechnik, im Bereich von Gießerei- und Signieranlagen,
im Verpackungsmaschinenbau und vieles andere mehr.

EFBE Spritzautomat 2/2 L

Automatenkörper: Messing vernickelt
Düsengröße: 0,40mm, 0,60mm, 0,80mm
Düse und Nadel: nicht rostendes Neusilber
Spritzluft-Druck: nach Bedarf
Steuerluft-Druck: 4-6 bar
Anschlüsse: für PE/PA/PU-Schlauch 4x6 mm
Länge: ca. 160mm
Gewicht: ca. 170g

Saugkappe 0,40 mm 0860.0401
Saugkappe 0,60 mm 0860.0601
Saugkappe 0,80 mm 0860.0801
Düse 0,4 mm 0860.0402
Düse 0,6 mm 0860.0602
Düse 0,8 mm 0860.0802
Nadel 0,40 mm mit Stellschraube 0860.0404
Nadel 0,60 mm mit Stellschraube 0860.0604
Nadel 0,80 mm mit Stellschraube 0860.0804
Düsensatz 0,40 mm (Saugkappe, Düse, Nadel) 0860.4124
Düsensatz 0,60 mm (Saugkappe, Düse, Nadel) 0860.6124
Düsensatz 0,80 mm (Saugkappe, Düse, Nadel) 0860.8124
Schlauchanschlußstück 0860.0019
Stellschraube mit Kontermutter 0860.0021
Packungsschraube 0860.0013
O-Ring für Nadel 0860.0003
Teflon-Nadeldichtung 0860.0005
gerade Schlauchverschraubung 0860.0006
drehbare Winkelverschraubung 0860.0007
drehbare 2-fach Winkelverschraubung 0860.0008
Düsenschoner 0860.0009

EFBE-Ölzerstäuber mit Düsenwahlmöglichkeit 0,4 mm, 0,6 mm oder 0,8 mm. Arritierbare Regulierschraube für die Durchflußmenge. Robustes Gerät zum Zerstäuben von Flüssigkeiten in der Metallindustrie usw.

		EFBE-Ölzerstäuber 0,4mm 0870.0400 0,6mm 0870.0600 0,6mm 0870.0800 Pistolenkörper: Messing vernickelt Düse und Nadel: nicht rostendes Neusilber Zerstäuberluft: nach Bedarf Anschlüsse: für Schlauch 4mm I.W. Länge: ca. 110mm Gewicht: ca. 100g Saugkappe 0,40 mm 0870.0401 Saugkappe 0,60 mm 0870.0601 Saugkappe 0,80 mm 0870.0801 Düse 0,4 mm 0870.0402 Düse 0,6 mm 0870.0602 Düse 0,8 mm 0870.0802 Nadel 0,40 mm mit Stellscharaube 0870.0404 Nadel 0,60 mm mit Stellscharaube 0870.0604 Nadel 0,80 mm mit Stellscharaube 0870.0804 Packungsschraube 0870.0013 Teflon-Nadeldichtung 0870.0005
